P4SMA SERIES
FEATURES
- For surface mounted applications in order to optimize board space
- Halogen-Free
- RoHS compliant
- Typical maximum temperature coefficient ΔVBR=0.1%xVBR@25 ºCxΔT
- Low profile package
- Built-in strain relief
- Glass passivated junction
- Low inductance
- Excellent clamping capability
- Repetition Rate (duty cycle):0.01%
- Fast response time: typically less than 1.0ps from 0 Volts to V(BR)
- Typical IR less than 1uA above 12V
- IEC-61000-4-2 ESD 30kV(Air), 30kV (Contact)
- High temperature soldering: 260°C/40 seconds at terminals
- Matte Tin Lead-free plated
MECHANICAL DATA
Case: JEDEC DO214AC. Molded plastic over glass passivated junction
Terminal: Solderable per MIL-STD-750, Method 2026
Polarity: Color band denoted positive end (cathode) except Bidirectional
Standard Packaging:12mm tape (EIA STD RS-481)
Weight: 0.002 ounce, 0.061 gram
DEVICES FOR BIPOLAR APPLICATION

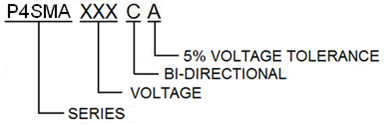

For Bidirectional use Suffix CA for types P4SMA6.8CA thru types P4SMA550CA
Electrical characteristics apply in both directions
MAXIMUM RATINGS AND CHARACTERISTICS
Ratings at 25℃ ambient temperature unless otherwise specified.
RATING | SYMBOL | VALUE | UNITS |
---|---|---|---|

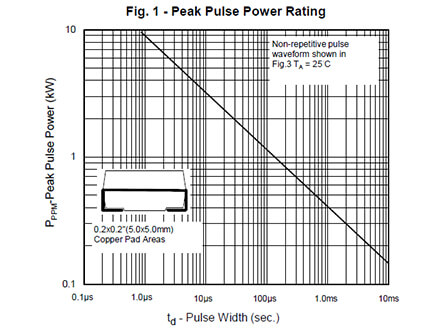

Peak Pulse Power Dissipation on 10/1000μs waveform (Note 1,2 ,FIG.1) | PPPM | Minimum 400 | Watts |

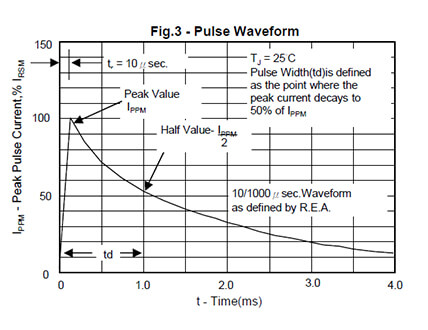

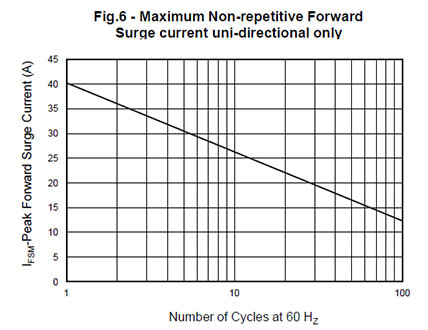

Peak Pulse Current of on 10/1000μs waveform (Note 1,FIG.3) | IPPM | SEE TABLE 1 | Amps |
Peak Forward Surge Current,8.3ms Single Half Sine-Wave Superimposed on Rated Load,(JEDEC Method) (Note2,3) | IFSM | 40 | Amps |
Operating junction and Storage Temperature Range | TJ , TSTG | -55 to + 150 | °C |
Note:

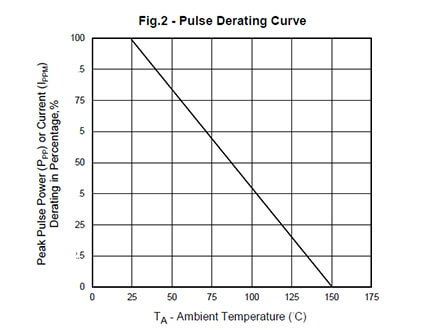

(1)Non-repetitive current pulse , per Fig. 3 and derated above TA = 25℃ per Fig. 2 .
(2)Mounted on 5.0mm x 5.0mm (0.03mm thick) Copper Pads to each terminal
(3)8.3ms single half sine-wave , or equivalent square wave, Duty cycle = 4 pulses per minutes maximum.
(1)Non-repetitive current pulse , per Fig. 3 and derated above TA = 25℃ per Fig. 2 .
(2)Mounted on 5.0mm x 5.0mm (0.03mm thick) Copper Pads to each terminal
(3)8.3ms single half sine-wave , or equivalent square wave, Duty cycle = 4 pulses per minutes maximum.
P4SMA PART NUMBER | DEVICE MARKING CODE | REVERSE STAND- OFF VOLTAGE VRWM(V) | BREAKDOWN VOLTAGE VBR(V) @IT | TEST CURRENT IT (mA) | MAXIMUN CLAMPING VOLTAGE @Ipp Vc(V) (10/1000uS) | PEAK PULSE CURRENT Ipp (A) (10/1000uS) | MAXIMUM CLAMPING VOLTAGE @Ipp Vc(V) (8/20uS) | PEAK PULSE CURRENT Ipp (A) (8/20uS) | REVERSE LEAKAGE @ VRWM IR (μA) | |||
---|---|---|---|---|---|---|---|---|---|---|---|---|
UNI-POLAR | BI-POLAR | UNI | BI | MIN | MAX | |||||||
P4SMA 6.8A | P4SMA 6.8CA | 6V8A | 6V8C | 5.8 | 6.45 | 7.14 | 10 | 10.5 | 39.00 | 13.7 | 195.0 | 1000.0 |
P4SMA 7.5A | P4SMA 7.5CA | 7V5A | 7V5C | 6.4 | 7.13 | 7.88 | 10 | 11.3 | 36.30 | 14.7 | 181.5 | 500.0 |
P4SMA 8.2A | P4SMA 8.2CA | 8V2A | 8V2C | 7.1 | 7.79 | 8.61 | 10 | 12.1 | 33.90 | 15.7 | 169.5 | 200.0 |
P4SMA 9.1A | P4SMA 9.1CA | 9V1A | 9V1C | 7.8 | 8.65 | 9.55 | 1 | 13.4 | 30.60 | 17.4 | 153.0 | 50.0 |
P4SMA 10A | P4SMA 10CA | 10A | 10C | 8.6 | 9.50 | 10.50 | 1 | 14.5 | 28.30 | 18.9 | 141.5 | 10.0 |
P4SMA 11A | P4SMA 11CA | 11A | 11C | 9.4 | 10.50 | 11.60 | 1 | 15.2 | 26.39 | 20.3 | 131.5 | 5.0 |
P4SMA 12A | P4SMA 12CA | 12A | 12C | 10.2 | 11.40 | 12.60 | 1 | 16.7 | 24.60 | 21.7 | 123.0 | 5.0 |
P4SMA 13A | P4SMA 13CA | 13A | 13C | 11.1 | 12.40 | 13.70 | 1 | 18.2 | 22.50 | 23.7 | 112.5 | 1.0 |
P4SMA 15A | P4SMA 15CA | 15A | 15C | 12.8 | 14.30 | 15.80 | 1 | 21.2 | 19.30 | 27.6 | 96.5 | 1.0 |
P4SMA 16A | P4SMA 16CA | 16A | 16C | 13.6 | 15.20 | 16.80 | 1 | 22.5 | 18.20 | 29.3 | 91.0 | 1.0 |
P4SMA 18A | P4SMA 18CA | 18A | 18C | 15.3 | 17.10 | 18.90 | 1 | 25.3 | 16.10 | 33.2 | 80.5 | 1.0 |
P4SMA 20A | P4SMA 20CA | 20A | 20C | 17.1 | 19.00 | 21.00 | 1 | 27.7 | 14.80 | 36.0 | 74.0 | 1.0 |
P4SMA 22A | P4SMA 22CA | 22A | 22C | 18.8 | 20.90 | 23.10 | 1 | 30.6 | 13.40 | 39.8 | 67.0 | 1.0 |
P4SMA 24A | P4SMA 24CA | 24A | 24C | 20.5 | 22.80 | 25.20 | 1 | 33.2 | 12.30 | 43.2 | 61.5 | 1.0 |
P4SMA 27A | P4SMA 27CA | 27A | 27C | 23.1 | 25.70 | 28.40 | 1 | 37.5 | 10.90 | 48.8 | 54.5 | 1.0 |
P4SMA 30A | P4SMA 30CA | 30A | 30C | 25.6 | 28.50 | 31.50 | 1 | 41.4 | 9.90 | 53.8 | 49.5 | 1.0 |
P4SMA 33A | P4SMA 33CA | 33A | 33C | 28.2 | 31.40 | 34.70 | 1 | 45.7 | 9.00 | 59.4 | 45.0 | 1.0 |
P4SMA 36A | P4SMA 36CA | 36A | 36C | 30.8 | 34.20 | 37.80 | 1 | 49.9 | 8.20 | 64.9 | 41.0 | 1.0 |
P4SMA 39A | P4SMA 39CA | 39A | 39C | 33.3 | 37.10 | 41.00 | 1 | 53.9 | 7.60 | 70.1 | 38.0 | 1.0 |
P4SMA 43A | P4SMA 43CA | 43A | 43C | 36.8 | 40.90 | 45.20 | 1 | 59.3 | 6.90 | 77.1 | 34.5 | 1.0 |
P4SMA 47A | P4SMA 47CA | 47A | 47C | 40.2 | 44.70 | 49.40 | 1 | 64.8 | 6.30 | 84.2 | 31.5 | 1.0 |
P4SMA 51A | P4SMA 51CA | 51A | 51C | 43.6 | 48.50 | 53.60 | 1 | 70.1 | 5.80 | 91.1 | 29.0 | 1.0 |
P4SMA 56A | P4SMA 56CA | 56A | 56C | 47.8 | 53.20 | 58.80 | 1 | 77.0 | 5.30 | 100.1 | 26.5 | 1.0 |
P4SMA 62A | P4SMA 62CA | 62A | 62C | 53.0 | 58.90 | 65.10 | 1 | 85.0 | 4.80 | 110.5 | 24.0 | 1.0 |
P4SMA 68A | P4SMA 68CA | 68A | 68C | 58.1 | 64.60 | 71.40 | 1 | 92.0 | 4.50 | 119.6 | 22.5 | 1.0 |
P4SMA 75A | P4SMA 75CA | 75A | 75C | 64.1 | 71.30 | 78.80 | 1 | 103.0 | 4.00 | 133.9 | 20.0 | 1.0 |
P4SMA 82A | P4SMA 82CA | 82A | 82C | 70.1 | 77.90 | 86.10 | 1 | 113.0 | 3.60 | 146.9 | 18.0 | 1.0 |
P4SMA 91A | P4SMA 91CA | 91A | 91C | 77.8 | 86.50 | 95.50 | 1 | 125.0 | 3.30 | 162.5 | 16.5 | 1.0 |
P4SMA 100A | P4SMA 100CA | 100A | 100C | 85.5 | 95.00 | 105.00 | 1 | 137.0 | 3.00 | 178.1 | 15.0 | 1.0 |
P4SMA 110A | P4SMA 110CA | 110A | 110C | 94.0 | 105.00 | 116.00 | 1 | 152.0 | 2.70 | 197.6 | 13.5 | 1.0 |
P4SMA 120A | P4SMA 120CA | 120A | 120C | 102.0 | 114.00 | 126.00 | 1 | 165.0 | 2.50 | 214.5 | 12.5 | 1.0 |
P4SMA 130A | P4SMA 130CA | 130A | 130C | 111.0 | 124.00 | 137.00 | 1 | 179.0 | 2.30 | 232.7 | 11.5 | 1.0 |
P4SMA 150A | P4SMA 150CA | 150A | 150C | 128.0 | 143.00 | 158.00 | 1 | 207.0 | 2.00 | 269.1 | 10.0 | 1.0 |
P4SMA 160A | P4SMA 160CA | 160A | 160C | 136.0 | 152.00 | 168.00 | 1 | 219.0 | 1.90 | 284.7 | 9.5 | 1.0 |
P4SMA 170A | P4SMA 170CA | 170A | 170C | 145.0 | 162.00 | 179.00 | 1 | 234.0 | 1.80 | 304.2 | 9.0 | 1.0 |
P4SMA 180A | P4SMA 180CA | 180A | 180C | 154.0 | 171.00 | 189.00 | 1 | 246.0 | 1.70 | 319.8 | 8.5 | 1.0 |
P4SMA 200A | P4SMA 200CA | 200A | 200C | 171.0 | 190.00 | 210.00 | 1 | 274.0 | 1.50 | 356.2 | 7.5 | 1.0 |
P4SMA 220A | P4SMA 220CA | 220A | 220C | 185.0 | 209.00 | 231.00 | 1 | 328.0 | 1.30 | 426.4 | 6.5 | 1.0 |
P4SMA 250A | P4SMA 250CA | 250A | 250C | 214.0 | 237.00 | 263.00 | 1 | 344.0 | 1.20 | 447.2 | 6.0 | 1.0 |
P4SMA 300A | P4SMA 300CA | 300A | 300C | 256.0 | 285.00 | 315.00 | 1 | 414.0 | 1.00 | 538.2 | 5.0 | 1.0 |
P4SMA 350A | P4SMA 350CA | 350A | 350C | 300.0 | 332.00 | 368.00 | 1 | 482.0 | 0.90 | 626.6 | 4.3 | 1.0 |
P4SMA 400A | P4SMA 400CA | 400A | 400C | 342.0 | 380.00 | 420.00 | 1 | 548.0 | 0.80 | 712.4 | 3.8 | 1.0 |
P4SMA 440A | P4SMA 440CA | 440A | 440C | 376.0 | 418.00 | 462.00 | 1 | 602.0 | 0.70 | 782.6 | 3.4 | 1.0 |
P4SMA 480A | P4SMA 480CA | 480A | 480C | 408.0 | 456.00 | 504.00 | 1 | 658.0 | 0.61 | 855.4 | 3.1 | 1.0 |
P4SMA 510A | P4SMA 510CA | 510A | 510C | 434.0 | 485.00 | 535.00 | 1 | 698.0 | 0.60 | 907.4 | 2.9 | 1.0 |
P4SMA 530A | P4SMA 530CA | 530A | 530C | 477.0 | 503.50 | 556.50 | 1 | 725.0 | 0.60 | 942.5 | 2.8 | 1.0 |
P4SMA 540A | P4SMA 540CA | 540A | 540C | 486.0 | 513.00 | 567.00 | 1 | 740.0 | 0.55 | 962.0 | 2.7 | 1.0 |
P4SMA 550A | P4SMA 550CA | 550A | 550C | 495.0 | 522.50 | 577.50 | 1 | 760.0 | 0.53 | 988.0 | 2.6 | 1.0 |

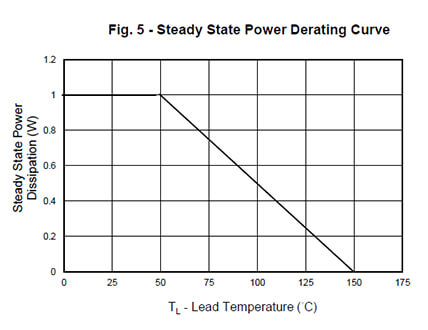

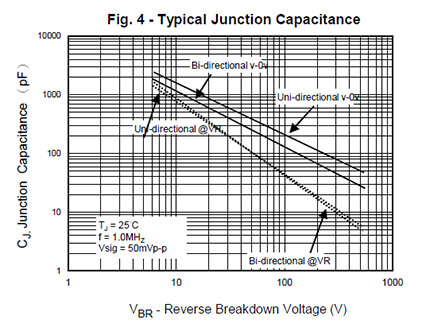

•For bidirectional type having Vrwm of 10 volts and less, the IR limit is double.
